Karakter LCD mooduli juhtimine LCDproc tarkvara paketiga

Allikas: Kuutõrvaja

Linuxil põhinevate operatsioonisüsteemi ressusrsikasutuse kuvamine realajas arvuti korpuse paneelil

LCD moodul

Teatud juhtudel oleks mugav kasutada väikest ekraani mõnede olulisemate näitajate kuvamiseks sellisel arvutil millel tavaliselt puudub vastav väljundseade. Selline lahendus oleks üsna asjakohane näiteks serverite juures, kus kasutaja saab visuaalselt jälgida selle seadme praegust olekut ning resursikasutust. Üks lihtsam riistvaraline lahendus oleks mõni suhteliselt odav 8-bitine karakter LCD moodul, mille juhtimine käiks läbi LPT pordi LCDproc tarkvara abil.

Tarkvara

LCDproc on vabavaraline tarkvara pakett Linux tüüpi operatsioonisüsteemi jaoks erinevat tüüpi LCD paneelide juhtimiseks läbi erinevate arvuti I/O seadmete vastava draiveri abil nn. RS-port, USB jne. See tarkvara koosneb kahest programmist ehk teenuse poolest - Server LCDd ja Klient LCDproc teenusest, kus siis need teenused suhtlevad TCP protokolli abil tüüpilise setupi puhul läbi opsüsteemi kohaliku loopbacki. Seejuures saab serveri poole tarkvara LCDd juhtida ka teiste erinevate klient tarkvaradega(sõltuvalt mis andmeid kuvada) ja seda ka teisest arvutist läbi kohaliku võrgu. Võimalik on ka ise kirjutada vastav klientprogramm või kirjutada LCD ekraanile käsitsi läbi telneti, kasutades widget language sünteksit.


Riistvara

Riistvara näide põhineb HD44780 tüüpi 8-bitise karakter LCD ühendamisel arvuti paralleelporti. Sõltuvalt LCD moodulist tuleb taustvalgustuse puhul kasutada sobivat pingeregulaatorit (optional skeemil). LCD loogika jaoks on vajalik 5V toide, mis tuleks võtta arvuti toiteplokist. Riistvara kõikvõimalikud ühendusviisid nn. Serial-LCD, USB-LCD ja Keypad on kirjeldatud lehel LCDproc Drivers

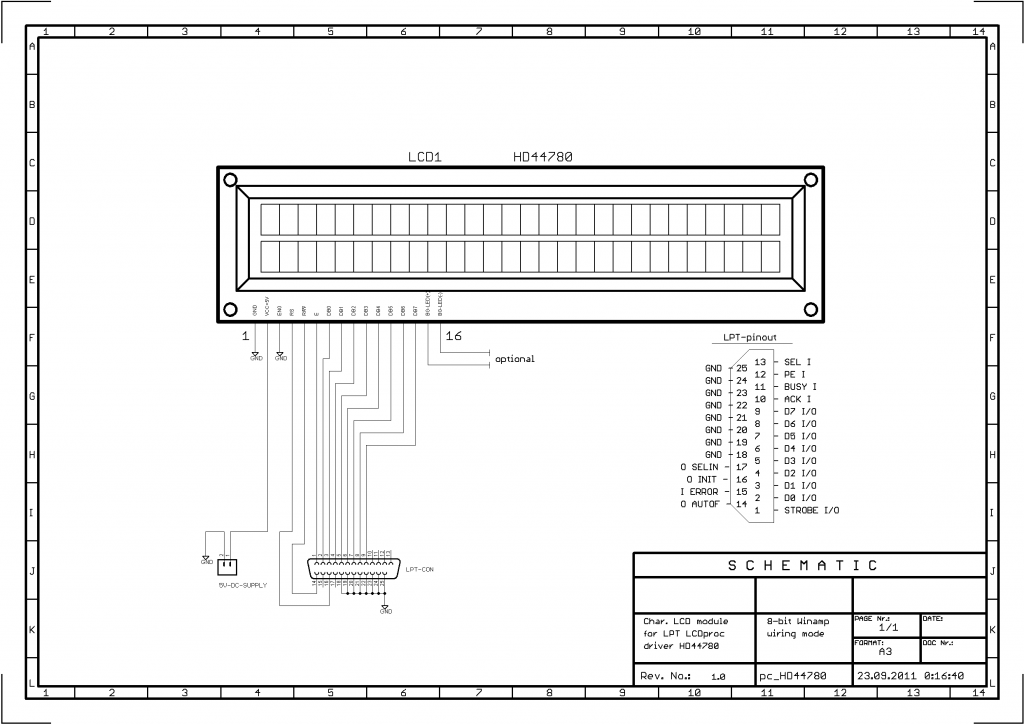

LPT pordi ühendamise skeem


Tarkvara installeerimine ja seadistamine

Järgnev näide põhineb HD44780 8-bitise LCD moodulil ja Winamp ühendusviisil nagu on kirjeldatud LPT pordi ühendamise skeemil.

LCDproc tarkvara installeerimiseks FreeBSD jaoks on olemas valmis install:

bash# pkg_add -r lcdproc

LCDproc serveri teenuse seadistamiseks oleks lihtne näitest, kataloogis /usr/local/etc/, teha koopia nimega "LCDd.conf" ja muuta sellised read:

Lisaks täpsemat infot

 Driver=hd44780
 # Tells the driver to bind to the given interface
 Bind=127.0.0.1
 # Listen on this specified port; defaults to 13666.
 Port=13666
 # Sets the reporting level; defaults to 2 (warnings and errors only).
 #ReportLevel=3
 # Should we report to syslog instead of stderr ? [default: no; legal: yes, no]
 #ReportToSyslog=yes
 # User to run as.  LCDd will drop its root priviledges, if any,
 # and run as this user instead.
 User=nobody
 # The server will stay in the foreground if set to true.
 #Foreground=no
 ### Driver sections are below this line, in alphabetical order  ###

Sõltuvalt skeemi ühendusviisist tuleb kirjeldada paramaatrid "LCDd.conf" failis:

 ## Hitachi HD44780 driver ##
 [hd44780]
 # Select what type of connection. See documentation for types.
 ConnectionType=winamp
 # Port where the LPT is [ususal: 0x278, 0x378 and 0x3BC]
 Port=0x378
 # Device of the serial interface [default: /dev/lcd]
 Device=/dev/ttyS0
 # Bitrate of the serial port (0 for interface default)
 Speed=0
 # If you have a keypad connected.
 # You may also need to configure the keypad layout further on in this file.
 Keypad=no
 # Set the initial contrast (bwctusb and lcd2usb) [default: 500; legal: 0 - 1000]
 Contrast=0
 # Set brightness of the backlight (lcd2usb only) [default: 0; legal 0 - 1000]
 #Brightness=1000
 #OffBrightness=0
 # If you have a switchable backlight.
 Backlight=no
 # If you have the additional output port ("bargraph") and you want to
 # be able to control it with the lcdproc OUTPUT command
 OutputPort=no
 # Specifies if the last line is pixel addressable or it controls an
 # underline effect. [default: true (= pixel addressable); legal: yes, no]
 #Lastline=true
 # Specifies the size of the LCD.
 # In case of multiple combined displays, this should be the total size.
 Size=20x2

LCDproc kliendi teenuse seadistamiseks oleks lihtne näitest, kataloogis /usr/local/etc/, teha koopia nimega "lcdproc.conf" ja muuta sellised read vastavalt soovile, et mis infot vahetuvatel ekraanidel kuvatakse:

 # LCDproc client configuration file
 ## general options ##
 [lcdproc]
 # address of the LCDd server to connect to
 Server=localhost
 # Port of the server to connect to
 Port=13666
 # set reporting level
 ReportLevel=2
 # report to to syslog ?
 ReportToSyslog=false
 # run in foreground [default: false; legal: true, false]
 #Foreground=true
 # PidFile location when running as daemon [default: /var/run/lcdproc.pid]
 #PidFile=/var/run/lcdproc.pid
 # slow down initial announcement of modes (in 1/100s)
 #delay=2
 # display name for the main menu [default: LCDproc HOST]
 #DisplayName=lcdproc

 ## screen specific configuration options ##
 [CPU]
 # Show screen
 Active=false			## NB! märksõna false all mõeldakse, et seda ekraani ei kuvata.
 OnTime=1
 OffTime=2
 ShowInvisible=false

 [Iface]
 # Show screen
 Active=True
 # Show stats for Interface0
 Interface0=fxp1
 # Interface alias name to display [default: <interface name>]
 Alias0=WAN
 # Show stats for Interface1
 Interface1=fxp0
 Alias1=LAN
 # Units to display [default: byte; legal: byte, bit, packet]
 unit=bit
 # add screen with transferred traffic
 #transfer=TRUE

 [Memory]
 # Show screen
 Active=false

 [Load]
 # Show screen
 Active=false
 # Min Load Avg at which the backlight will be turned off [default: 0.05]
 LowLoad=0.05
 # Max Load Avg at which the backlight will start blinking [default: 1.3]
 HighLoad=1.3

 [TimeDate]
 # Show screen
 Active=false
 # time format [default: %H:%M:%S; legal: see strftime(3)]
 TimeFormat="%H:%M:%S"
 # date format [default: %x; legal: see strftime(3)]
 DateFormat="%x"

 [About]
 # Show screen
 Active=false

 [SMP-CPU]
 # Show screen
 Active=True

 [OldTime]
 # Show screen
 Active=false
 # time format [default: %H:%M:%S; legal: see strftime(3)]
 TimeFormat="%H:%M:%S"
 # date format [default: %x; legal: see strftime(3)]
 DateFormat="%x"

 [BigClock]
 # Show screen
 Active=True

 [Uptime]
 # Show screen
 Active=false

 [Battery]
 # Show screen
 Active=false

 [CPUGraph]
 # Show screen
 Active=false

 [ProcSize]
 # Show screen
 Active=false

 [Disk]
 # Show screen
 Active=True

 [MiniClock]
 # Show screen
 Active=false
 # time format [default: %H:%M; legal: see strftime(3)]
 TimeFormat="%H:%M"
 # EOF

Peale seadistusi tuleks teha klient prorgammile restart:

bash# /usr/local/etc/rc.d/lcdproc restart

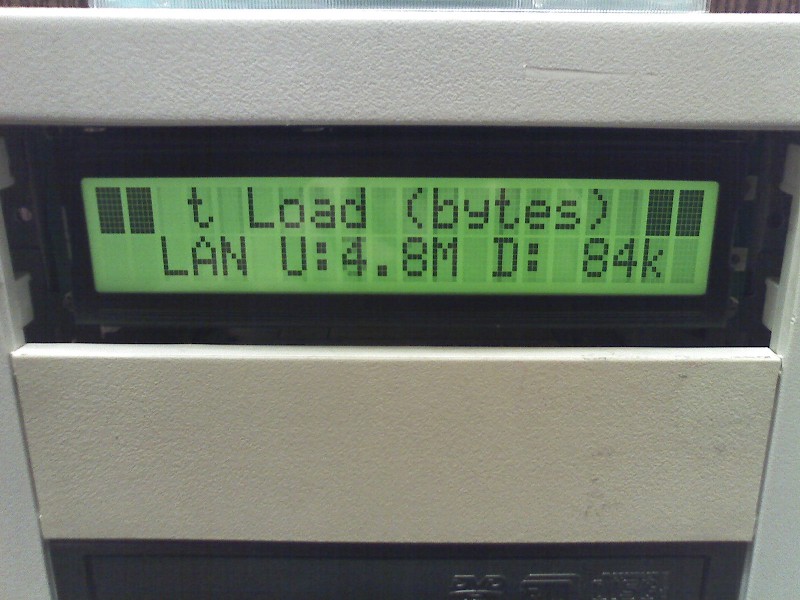

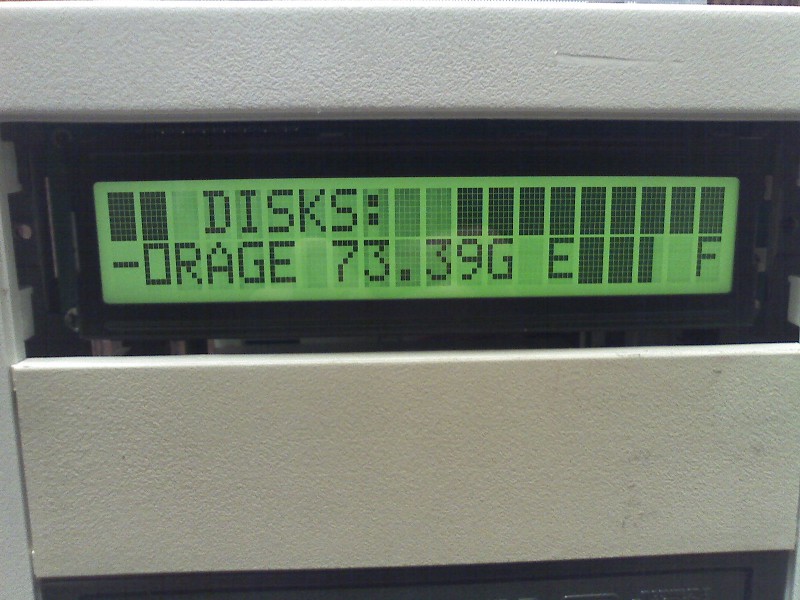

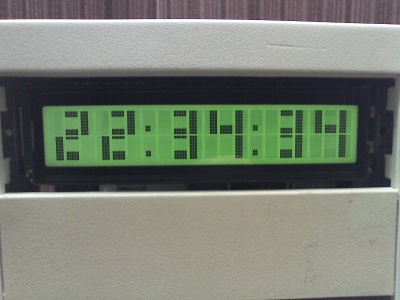

Veel mõned pildid LCDprocist töös




Mõned sobivad LCD'd

näiteks selline

siin erinev valik neid LCD-sid lihtsalt vaata et lcd-l oleks samasugused ühendusotsad olemas
