RRDtool ja võrgugraafik: erinevus redaktsioonide vahel

Allikas: Kuutõrvaja
Mine navigeerimisribaleMine otsikasti
← Vanem muudatusUuem muudatus →
Jj (arutelu | kaastöö)
Administraatorid
12 650 muudatust
Resümee puudub
Triinu (arutelu | kaastöö)
459 muudatust
Resümee puudub
1. rida: 1. rida:
paigaldame snmpd teenuse serverisse
Paigaldame snmpd teenuse serverisse


  cd /usr/ports/net-mgmt/net-snmp4
  cd /usr/ports/net-mgmt/net-snmp4
7. rida: 7. rida:
  /usr/local/etc/rc.d/snmpd.sh
  /usr/local/etc/rc.d/snmpd.sh


lisame rc.conf’i nagu õpetatakse read snmpd boodil startimiseks
Lisame rc.conf’i nagu õpetatakse read snmpd boodil startimiseks


  snmpd_enable="YES"
  snmpd_enable="YES"
14. rida: 14. rida:
  snmptrapd_flags="-as -p /var/run/snmptrapd.pid"
  snmptrapd_flags="-as -p /var/run/snmptrapd.pid"


loome snmp.conf’i /usr/local/share/snmp/snmpd.conf
Loome snmp.conf’i /usr/local/share/snmp/snmpd.conf


  syscontact  jj
  syscontact  jj
24. rida: 24. rida:
  agentaddress  127.0.0.1
  agentaddress  127.0.0.1


installime rrdtool’i ehk programmi mis siis hakkab meile graafikuid joonistama
Installime rrdtool’i ehk programmi, mis hakkab meile graafikuid joonistama


  pkg_add -r rrdtool v cd /usr/ports/net/rrdtool && make install clean
  pkg_add -r rrdtool v cd /usr/ports/net/rrdtool && make install clean


teeme serverile reboodi peale starti on snmp meil töötavana olemas
Teeme serverile reboodi, peale starti on snmp meil töötavana olemas


testime snmp’d
Testime snmp’d


  snmpwalk -v 1 -c public localhost .1.3 käsul
  snmpwalk -v 1 -c public localhost .1.3 käsul




loome rrdtool’i jaoks andmefaili kuhu ta hakkab liiklusekohta infot kirjutama. selleks käivitame käsu
Loome rrdtool’i jaoks andmefaili, kuhu ta hakkab liiklusekohta infot kirjutama, selleks käivitame käsu


  rrdtool create liiklus.rrd --step 60 DS:in:COUNTER:60:0:U DS:out:COUNTER:60:0:U RRA:AVERAGE:0.5:1:1440 RRA:AVERAGE:0.5:30:336  RRA:AVERAGE:0.5:120:336 RRA:AVERAGE:0.5:1440:17280
  rrdtool create liiklus.rrd --step 60 DS:in:COUNTER:60:0:U DS:out:COUNTER:60:0:U RRA:AVERAGE:0.5:1:1440 RRA:AVERAGE:0.5:30:336  RRA:AVERAGE:0.5:120:336 RRA:AVERAGE:0.5:1440:17280
41. rida: 41. rida:
mis tekitab meile faili liiklus.rrd
mis tekitab meile faili liiklus.rrd


võtame ja paigaldame nüüd kaks skripti vastavalt siis g.sh mis kogub snmp käest info ning kirjutab selle faili liiklus.rrd ning liiklus.sh mis andmetest loob graafiku.
Võtame ja paigaldame nüüd kaks skripti vastavalt siis g.sh, mis kogub snmp käest info ning kirjutab selle faili liiklus.rrd ning liiklus.sh, mis andmetest loob graafiku.


kohandame graafikuskriptis failirajad ning võrgukaardi numbri vastavalt endale parajaks
Kohandame graafikuskriptis failirajad ning võrgukaardi numbri vastavalt endale parajaks. Selleks vaatame skripti liiklus.sh

selleks vaatame skripti liiklus.sh


  #!/bin/sh
  #!/bin/sh
63. rida: 61. rida:
  sout=`/usr/local/bin/snmpget -v2c -c avalik -Oqv localhost IF-MIB::ifOutOctets.3`
  sout=`/usr/local/bin/snmpget -v2c -c avalik -Oqv localhost IF-MIB::ifOutOctets.3`


number kolm (ifInOctets.3) tähistab siis võrgukaardi numbrit ,et teadasaada siis mis number oleks õige kirjutame käsu
number kolm (ifInOctets.3) tähistab siis võrgukaardi numbrit. Et teada saada, mis number oleks õige, kirjutame käsu


  snmpwalk -v 1 -c public localhost | more
  snmpwalk -v 1 -c public localhost | more
74. rida: 72. rida:
ifDescr.1 on siis väline ja ifDescr.2 sisemine kaart
ifDescr.1 on siis väline ja ifDescr.2 sisemine kaart


nüüd paigaldame siis skripti g.sh mis loob infojärgi rrdtool’i andmefailis graafiku
Nüüd paigaldame skripti g.sh, mis loob info järgi rrdtool’i andmefailis graafiku


  #!/bin/sh
  #!/bin/sh
174. rida: 172. rida:
     'GPRINT:kbout:AVERAGE:Keskmiselt välja\:%3.2lf KB\j'
     'GPRINT:kbout:AVERAGE:Keskmiselt välja\:%3.2lf KB\j'


muudame vastavalt siis leiduvad rajad failis õigeks rajad mida vaja muuta on
Muudame vastavalt leiduvad rajad failis õigeks. Rajad, mida vaja muuta on


  /usr/local/bin/rrdtool graph /home/kasutaja/public_html/g-p2ev.png -a PNG -A -w 800 -h 300 -s -24h -v "Liiklus" \
  /usr/local/bin/rrdtool graph /home/kasutaja/public_html/g-p2ev.png -a PNG -A -w 800 -h 300 -s -24h -v "Liiklus" \
180. rida: 178. rida:
     'DEF:out=/home/kasutaja/rrdtool/liiklus.rrd:out:AVERAGE' \
     'DEF:out=/home/kasutaja/rrdtool/liiklus.rrd:out:AVERAGE' \


esimene on graafikupildi asukoht ja kaks teist on liiklus.rrd ehk rrdtooli andmebaasifaili asukoht.
Esimene on graafikupildi asukoht ja kaks teist on liiklus.rrd ehk rrdtooli andmebaasifaili asukoht.


lisame cron’i graafikuloomis skriptide käivitamise avame /etc/crontab lisame read
Lisame cron’i graafikuloomis skriptide käivitamise, avame /etc/crontab, lisame read


  */1    *      *      *      *      root    /usr/home/kasutaja/liiklus.sh > /dev/null
  */1    *      *      *      *      root    /usr/home/kasutaja/liiklus.sh > /dev/null
  */5    *      *      *      *      root    /usr/home/kasutaja/g.sh > /dev/null
  */5    *      *      *      *      root    /usr/home/kasutaja/g.sh > /dev/null


nagu näha küsime snmp’ga infot ja lisame rrdtool’i andmebaasi seda iga minut aga graafikud joonistame iga viieminutijärel. muidugi praegu on see halb ,et korraga loome igakord päeva kuu nädala ja aasta graafiku. võib näiteks g.sh lüüa lahti kolmeks skriptiks mida omakorda gron käivitab vastavalt kord päev kord nädalas kord aastas ;)
Nagu näha, küsime snmp’ga infot ja lisame rrdtool’i andmebaasi seda iga minut, aga graafikud joonistame iga 5 minuti järel. Praegu on see halb, et korraga loome iga kord päeva, kuu, nädala ja aasta graafiku. Võib näiteks g.sh lüüa lahti kolmeks skriptiks, mida omakorda gron käivitab vastavalt kord päev, kord nädalas, kord aastas ;)

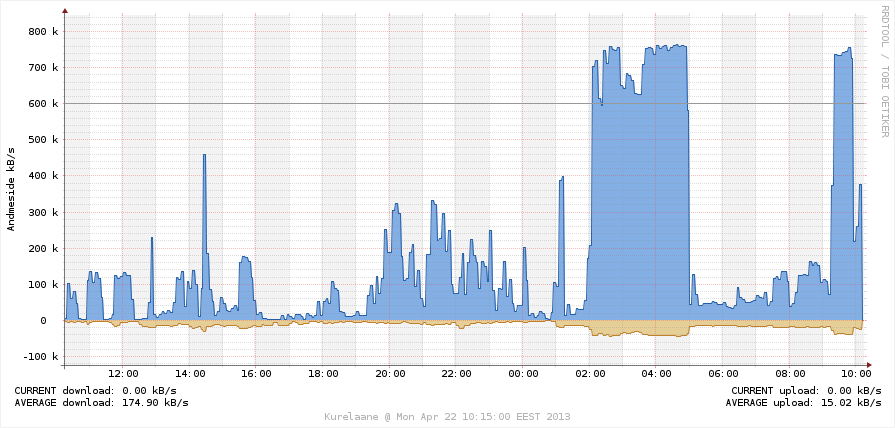

tulemuseks saame siis neli pilti. Toome esile siin päevagraafiku.
Tulemuseks saame neli pilti. Toome esile siin päevagraafiku.


[[Image:g-p2ev.png]]
[[Image:g-p2ev.png]]


loome mingi html faili mis näitab tekitatud pilte
Loome mingi html faili, mis näitab tekitatud pilte




kogu edasine info netis http://people.ee.ethz.ch/~oetiker/webtools/rrdtool/
Kogu edasine info netis http://people.ee.ethz.ch/~oetiker/webtools/rrdtool/

Redaktsioon: 31. jaanuar 2007, kell 09:43

Paigaldame snmpd teenuse serverisse

cd /usr/ports/net-mgmt/net-snmp4
make install
      This port has installed the following startup scripts which may cause
      these network services to be started at boot time.
/usr/local/etc/rc.d/snmpd.sh

Lisame rc.conf’i nagu õpetatakse read snmpd boodil startimiseks

snmpd_enable="YES"
snmpd_flags="-as -p /var/run/snmpd.pid"
snmptrapd_enable="YES"
snmptrapd_flags="-as -p /var/run/snmptrapd.pid"

Loome snmp.conf’i /usr/local/share/snmp/snmpd.conf

syscontact   jj
sysservices  76

rocommunity  public 127.0.0.1
rocommunity  avalik localhost

agentaddress  127.0.0.1

Installime rrdtool’i ehk programmi, mis hakkab meile graafikuid joonistama

pkg_add -r rrdtool v cd /usr/ports/net/rrdtool && make install clean

Teeme serverile reboodi, peale starti on snmp meil töötavana olemas

Testime snmp’d

snmpwalk -v 1 -c public localhost .1.3 käsul


Loome rrdtool’i jaoks andmefaili, kuhu ta hakkab liiklusekohta infot kirjutama, selleks käivitame käsu

rrdtool create liiklus.rrd --step 60 DS:in:COUNTER:60:0:U DS:out:COUNTER:60:0:U RRA:AVERAGE:0.5:1:1440 RRA:AVERAGE:0.5:30:336  RRA:AVERAGE:0.5:120:336 RRA:AVERAGE:0.5:1440:17280

mis tekitab meile faili liiklus.rrd

Võtame ja paigaldame nüüd kaks skripti vastavalt siis g.sh, mis kogub snmp käest info ning kirjutab selle faili liiklus.rrd ning liiklus.sh, mis andmetest loob graafiku.

Kohandame graafikuskriptis failirajad ning võrgukaardi numbri vastavalt endale parajaks. Selleks vaatame skripti liiklus.sh

#!/bin/sh

sin=`/usr/local/bin/snmpget -v2c -c avalik -Oqv localhost IF-MIB::ifInOctets.3`
sout=`/usr/local/bin/snmpget -v2c -c avalik -Oqv localhost IF-MIB::ifOutOctets.3`

echo Snmp in : $sin
echo Snmp out: $sout

/usr/local/bin/rrdupdate /home/kasutaja/rrdtool/liiklus.rrd N:$sin:$sout

kus kaks rida pööra tähelepanu ridadele sin ja sout :) ehk siis sisse ja välja data vastavalt

sin=`/usr/local/bin/snmpget -v2c -c avalik -Oqv localhost IF-MIB::ifInOctets.3`
sout=`/usr/local/bin/snmpget -v2c -c avalik -Oqv localhost IF-MIB::ifOutOctets.3`

number kolm (ifInOctets.3) tähistab siis võrgukaardi numbrit. Et teada saada, mis number oleks õige, kirjutame käsu

snmpwalk -v 1 -c public localhost | more

ning siis kerid alla kuni leiab read

IF-MIB::ifDescr.1 = STRING: fxp0
IF-MIB::ifDescr.2 = STRING: fxp1

ifDescr.1 on siis väline ja ifDescr.2 sisemine kaart

Nüüd paigaldame skripti g.sh, mis loob info järgi rrdtool’i andmefailis graafiku

#!/bin/sh
/usr/local/bin/rrdtool graph /home/kasutaja/public_html/g-p2ev.png -a PNG -A -w 800 -h 300 -s -24h -v "Liiklus" \
   'DEF:in=/home/kasutaja/rrdtool/liiklus.rrd:in:AVERAGE' \
   'DEF:out=/home/kasutaja/rrdtool/liiklus.rrd:out:AVERAGE' \
   'CDEF:kbin=in,1024,/' \
   'CDEF:kbout=out,1024,/' \
   'CDEF:outg=out,-1,/' \
   'CDEF:background=in,POP,LTIME,7200,%,3600,LE,INF,UNKN,IF' \
   'CDEF:backgroundN=background,-1,*' \
   'AREA:background#F3F3F3' \
   'AREA:backgroundN#F3F3F3' \
   'HRULE:262144#FF0000' \
   'HRULE:131072#FF0000' \
   'HRULE:32768#FF0000' \
   'HRULE:-32768#FF0000' \
   'HRULE:-131072#FF0000' \
   'HRULE:-262144#FF0000' \
   'AREA:in#91ACF1' \
   'AREA:outg#FF9090' \
   'LINE1:in#767676' \
   'LINE1:outg#767676' \
   'GPRINT:kbin:LAST:Viimati sisse \:   %3.2lf KB' \
   'GPRINT:kbout:LAST:Viimati välja \:   %3.2lf KB\j' \
   'GPRINT:kbin:AVERAGE:Keskmiselt sisse\: %3.2lf KB' \
   'GPRINT:kbout:AVERAGE:Keskmiselt välja\: %3.2lf KB\j'


/usr/local/bin/rrdtool graph /home/kasutaja/public_html/g-n2dal.png -a PNG -A -w 800 -h 300 -s -168h -v "Liiklus" \
   'DEF:in=/home/kasutaja/liiklus.rrd:in:AVERAGE' \
   'DEF:out=/home/kasutaja/liiklus.rrd:out:AVERAGE' \
   'CDEF:kbin=in,1024,/' \
   'CDEF:kbout=out,1024,/' \
   'CDEF:outg=out,-1,/' \
   'CDEF:background=in,POP,LTIME,172800,%,86400,LE,INF,UNKN,IF' \
   'CDEF:backgroundN=background,-1,*' \
   'AREA:background#F3F3F3' \
   'AREA:backgroundN#F3F3F3' \
   'HRULE:262144#FF0000' \
   'HRULE:131072#FF0000' \
   'HRULE:32768#FF0000' \
   'HRULE:-32768#FF0000' \
   'HRULE:-131072#FF0000' \
   'HRULE:-262144#FF0000' \
   'AREA:in#91ACF1' \
   'AREA:outg#FF9090' \
   'LINE1:in#767676' \
   'LINE1:outg#767676' \
   'GPRINT:kbin:LAST:Viimati sisse \:   %3.2lf KB' \
   'GPRINT:kbout:LAST:Viimati välja \:   %3.2lf KB\j' \
   'GPRINT:kbin:AVERAGE:Keskmiselt sisse\: %3.2lf KB' \
   'GPRINT:kbout:AVERAGE:Keskmiselt välja\:%3.2lf KB\j'

/usr/local/bin/rrdtool graph /home/kasutaja/public_html/g-kuu.png -a PNG -A -w 800 -h 300 -s -672h -v "Liiklus" \
   'DEF:in=/home/kasutjaa/liiklus.rrd:in:AVERAGE' \
   'DEF:out=/home/kasutaja/liiklus.rrd:out:AVERAGE' \
   'CDEF:kbin=in,1024,/' \
   'CDEF:kbout=out,1024,/' \
   'CDEF:outg=out,-1,/' \
   'CDEF:background=in,POP,LTIME,1209600,%,604800,LE,INF,UNKN,IF' \
   'CDEF:backgroundN=background,-1,*' \
   'AREA:background#F3F3F3' \
   'AREA:backgroundN#F3F3F3' \
   'HRULE:262144#FF0000' \
   'HRULE:131072#FF0000' \
   'HRULE:32768#FF0000' \
   'HRULE:-32768#FF0000' \
   'HRULE:-131072#FF0000' \
   'HRULE:-262144#FF0000' \
   'AREA:in#91ACF1' \
   'AREA:outg#FF9090' \
   'LINE1:in#767676' \
   'LINE1:outg#767676' \
   'GPRINT:kbin:LAST:Viimati sisse \:   %3.2lf KB' \
   'GPRINT:kbout:LAST:Viimati välja \:   %3.2lf KB\j' \
   'GPRINT:kbin:AVERAGE:Keskmiselt sisse\: %3.2lf KB' \
   'GPRINT:kbout:AVERAGE:Keskmiselt välja\:%3.2lf KB\j'

/usr/local/bin/rrdtool graph /home/kasutaja/public_html/g-aasta.png -a PNG -A -w 800 -h 300 -s -8064h -v "Liiklus" \
   'DEF:in=/home/kasutaja/liiklus.rrd:in:AVERAGE' \
   'DEF:out=/home/kasutaja/liiklus.rrd:out:AVERAGE' \
   'CDEF:kbin=in,1024,/' \
   'CDEF:kbout=out,1024,/' \
   'CDEF:outg=out,-1,/' \
   'HRULE:262144#FF0000' \
   'HRULE:131072#FF0000' \
   'HRULE:32768#FF0000' \
   'HRULE:-32768#FF0000' \
   'HRULE:-131072#FF0000' \
   'HRULE:-262144#FF0000' \
   'AREA:in#91ACF1' \
   'AREA:outg#FF9090' \
   'LINE1:in#767676' \
   'LINE1:outg#767676' \
   'GPRINT:kbin:LAST:Viimati sisse \:   %3.2lf KB' \
   'GPRINT:kbout:LAST:Viimati välja \:   %3.2lf KB\j' \
   'GPRINT:kbin:AVERAGE:Keskmiselt sisse\: %3.2lf KB' \
   'GPRINT:kbout:AVERAGE:Keskmiselt välja\:%3.2lf KB\j'

Muudame vastavalt leiduvad rajad failis õigeks. Rajad, mida vaja muuta on

/usr/local/bin/rrdtool graph /home/kasutaja/public_html/g-p2ev.png -a PNG -A -w 800 -h 300 -s -24h -v "Liiklus" \
   'DEF:in=/home/kasutaja/rrdtool/liiklus.rrd:in:AVERAGE' \
   'DEF:out=/home/kasutaja/rrdtool/liiklus.rrd:out:AVERAGE' \

Esimene on graafikupildi asukoht ja kaks teist on liiklus.rrd ehk rrdtooli andmebaasifaili asukoht.

Lisame cron’i graafikuloomis skriptide käivitamise, avame /etc/crontab, lisame read

*/1     *       *       *       *       root    /usr/home/kasutaja/liiklus.sh > /dev/null
*/5     *       *       *       *       root    /usr/home/kasutaja/g.sh > /dev/null

Nagu näha, küsime snmp’ga infot ja lisame rrdtool’i andmebaasi seda iga minut, aga graafikud joonistame iga 5 minuti järel. Praegu on see halb, et korraga loome iga kord päeva, kuu, nädala ja aasta graafiku. Võib näiteks g.sh lüüa lahti kolmeks skriptiks, mida omakorda gron käivitab vastavalt kord päev, kord nädalas, kord aastas ;)

Tulemuseks saame neli pilti. Toome esile siin päevagraafiku.

Loome mingi html faili, mis näitab tekitatud pilte


Kogu edasine info netis http://people.ee.ethz.ch/~oetiker/webtools/rrdtool/
